成海3022龙门加工中心心动价格,强劲动力,实地厂家,现货直销！☎152 6322 3118（尊龙凯时人生就博官网登录官网https://www.chenghaijc.com/gmc3022.html）
| 行程 | |
| x轴 | 3000mm |
| y轴 | 2200mm |
| z轴 | 850mm |
| 主轴端面至工作台 | 200-1050mm |
| 两立柱间距离 | 2200mm |
| 进给 | |
| x轴快速移动 | 10m/min |
| y轴快速移动 | 10m/min |
| z轴快速移动 | 8m/min |
| 切削进给 | 1-10m/min |
| 推荐三轴伺服电机扭矩 | x/y/z：28.4/28.4/28.4n.m |
| 工 作 台 | |
| 工作台面积 | 3000*1800mm |
| 最大承重 | 10000kg |
| t型槽 | 9*22*185mm |
| 主轴 | |
| 连接形式 | 皮带式 |
| 最高转速 | 6000 rpm |
| 主轴锥孔 | bt50-190 |
| 推荐主电机功率 | 22/26kw |
| 精度 | |
| 定位精度（jis标准） | ±0.005/300mm |
| 重复定位精度（jis标准） | ±0.003mm |
| 其它 | |
| 光机重量 | 约27000kg |
| 外形尺寸 | 约7500*4600*4500mm |
gmc3022龙门加工中心主要配置ht-300优质铸件（银川）。 进口滚珠丝杆（台湾上银/银泰）。。 台湾产主轴（罗翌、丹铨），主轴带轮及皮带。 台湾产增压缸（尚品、北钜、臻赏）。 进口轴承（nachi/nsk）。 进口联轴器（瑞迪）。 三轴锁紧螺母（银锡） x、y、z(下)不锈钢导轨防护。 进口日本河谷润滑系统。 国产优质冷却系统含水泵、水箱。 气动元件、（台湾金器）。 电动原件、（施耐德、德力西） 自动螺旋排屑功能。 系统配fanuc oi mf 可选（日本三菱、gsk25i、国产knd2000mf）。主要外购件清单
| 序号 | 名称 | 型号或图号 | 产地 | 数量 |
| 1 | 主轴单元 | bt50-150-6000 | 台湾丹铨/台大 | 1套 |
| 2 | 增压打刀缸 | h-1000-4.5t | 亚德客 | 1套 |
| 3 | x向滚珠丝杠副 | φ80/φ50/φ50（c3级） | 台湾上银 | 1套 |
| y向滚珠丝杠副 | 1套 | |||
| z向滚珠丝杠副 | 1套 | |||
| 4 | 精密螺母 | 台湾 | 6套 | |
| 5 | xyz滚柱线轨 | xy;rgh55ha z;rgh55ha |
台湾上银 | 1套 |
| 6 | 丝杠轴承 | 日本nachi | 1套 | |
| 7 | 冷却泵 | 国产优质 | 1套 | |
| 8 | 自动润滑系统 | 日本河谷 | 1套 | |
| 19 | 气动系统 | 台湾金器 | 1套 |
产品简介与用途
gmc3022龙门加工中心是成海数控最新研发的高刚性高效产品， 是大型立加升级换代产品， 其龙门式机床结构使床身式 立加望而生畏，是立式加工中心的克星。 3022龙门加工中心龙门式结构为封闭式门型结构，而床身 式结构为c型敞开式结构，顾名思义 封闭式结构一定比敞开式结构更为稳定

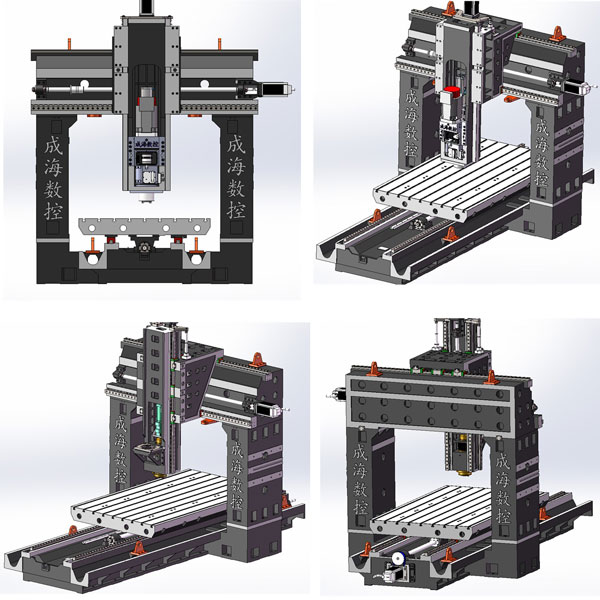

主要结构特点gmc3022龙门加工中心龙门式结构为封闭式门型结构，而床身式结构为"c"型敞开式结构，顾名思义封闭式结构一定比敞开式结构更为稳定，高强度ht300优质铸铁，并经时效处理设计结构合理，铸造及加工工艺性好，具有高的刚度，良好的抗挠性和优良的精度稳定性。 超短喉深，龙门式结构解决了床身式结构最为薄弱的环节—喉深问题，轻小龙门的喉深比床身式立加缩短了50%，其机床刚性可提高2倍。 龙门结构最为薄弱的滑枕部位，在经过大量的使用验证后，为其增加了一组线轨，使得四线轨结构的刚性大为加强，基本克服了滑枕刚性不足的问题，使整机刚性较床身式加工中心成倍提高。 采用台湾知名品牌高速、高精度、高刚性主轴单元，轴向和径向承载能力强，转速达8000rpm； gmc3022龙门加工中心主轴采用中心吹气结构，在主轴松刀后迅速用中心高压气体对主轴内锥进行清洁，保证刀具夹持的精度； x、y、z三个方向导轨、丝杠都采用密闭防护，保证丝杠及导轨的清洁，确保机床的传动及运动精度； 成海gmc3022龙门加工中心机床外防护采用全封闭结构设计，安全可靠； 采用集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠； z向氮气平衡，使主轴上下移动时更平稳。方滑枕设计，更进一步地提高整机刚性。 1：1.5的工作台长宽比，更适合于模具、模架类工件的加工。精度gmc3022龙门加工中心精度按gb/t20958.2-2007《加工中心检验条件第2部分：龙门加工中心几何精度检验》和gb/t8771.4-1998《加工中心检验条件第4部分：线性和回转轴线的定位精度和重复定位精度检验》制造和验收。
cnc控制系统（fanuc oi mf）系统具有完善可靠的联锁、安全保护和故障诊断报警等功能，配有rs232标准通讯接口，能实现dnc加工。
机床的随机附件| 序号 | 名称 | 规格或标记 | 数量 | 备注 |
| 1 | 弹簧夹头刀柄 | bt50 | 1 | |
| 2 | 卡簧 | 4、6、8、10、12、14、16、 | 各1 | |
| 3 | 拉钉 | p40t-1-mas403 | 1 | |
| 4 | 可调垫铁 | 6 | ||
| 5 | 内六角扳手 | 4、5、6、8、10 | 6 |
2、免费进行机床的首次调试。
3、机床保质期两年，负责三包。
4、保修期满后，乙方以优惠价收取更换故障零件的费用，并提供零部件的备件。
5、设备终身维修。

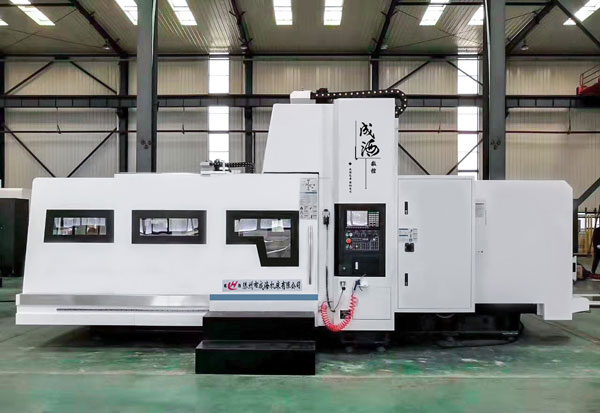

设备实图
